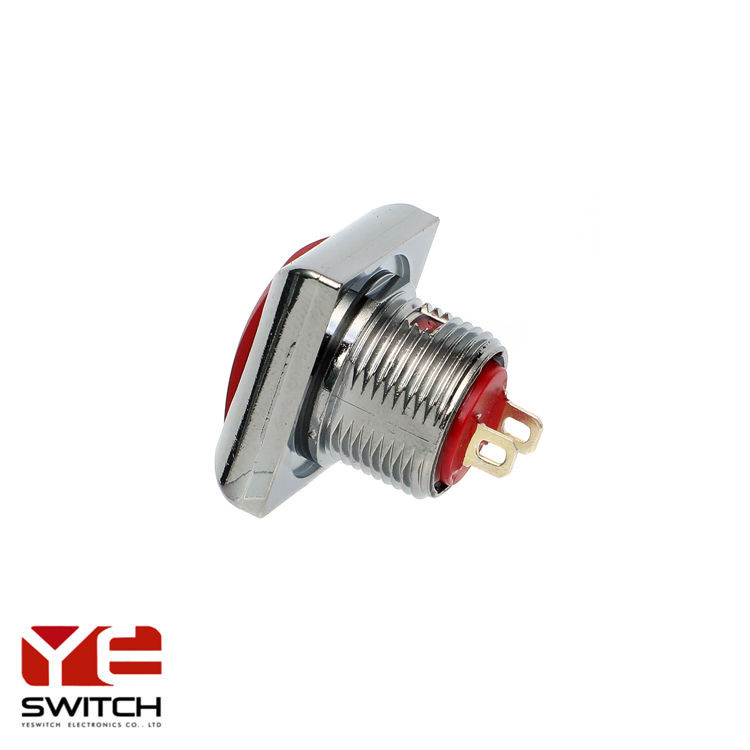

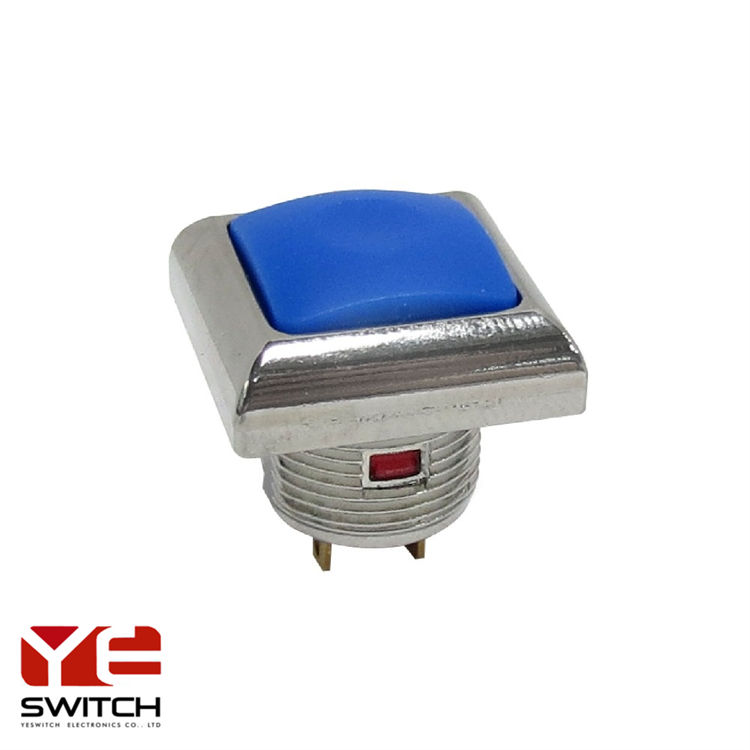

方形金属防水开关
所属分类：12mm金属按键开关
- 点击次数：
- 发布日期：2023/07/09
- 在线询价
详细介绍
外壳防护说明：
防水配件安装方法：

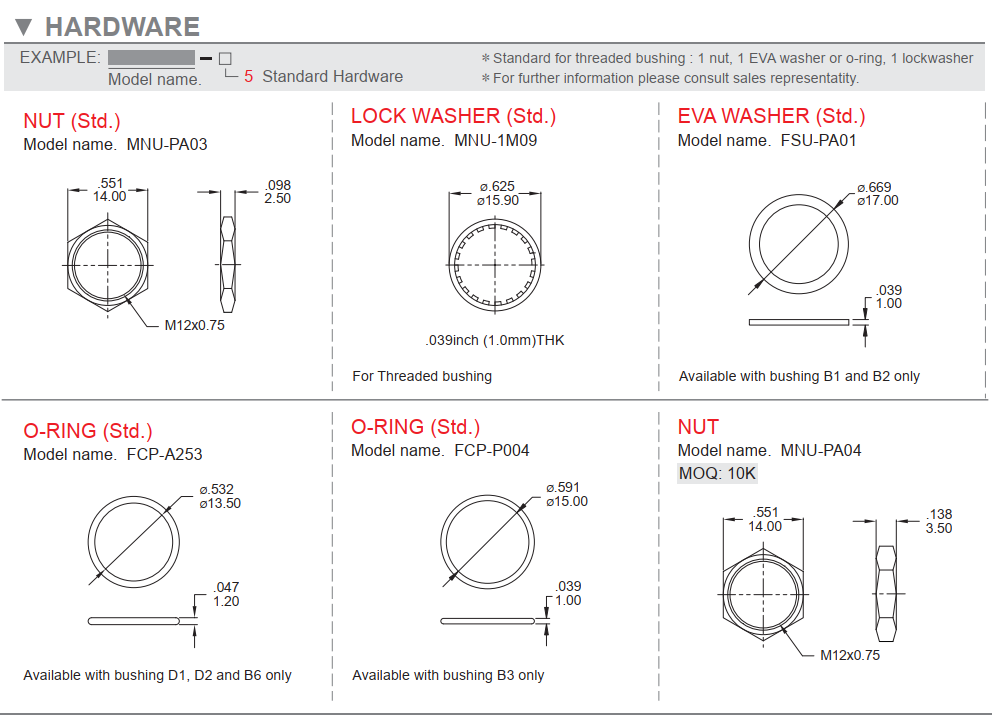

防水安装配件：
特色:按压接触式结构,无机械磨损问题,整体密封防水结构.
防雷击开关,抗恶劣坏境,外壳可用塑胶和铝。
应用范围：灯饰,电脑周边,通讯,医疗设备,工控,船用.
1：YESWITCH直径12防水开关,安装孔12mm开关,电气寿命50万次,机械寿命100万次,经久耐用！
2：YESWITCH金属按钮开关,具有防水防尘IP67等级,属于军工等级,不仅是防尘防水的等级,并且防爆！
4：YESWITCH方形防水开关多种多样,根据客户喜好进行设计,已有不少好案例,做到客户放心,客户满意是我们经营的理念！
方形自复位防水按钮开关是旧标准用术语，新标准（GB2900·18）中简称为按钮。按钮有动合(常开)和动断(常闭)之分.微型按钮用导电橡胶或金属片等作导体,可作为状态选择开关,用于小型半导体收音机/遥控器/验钞器等产品中。

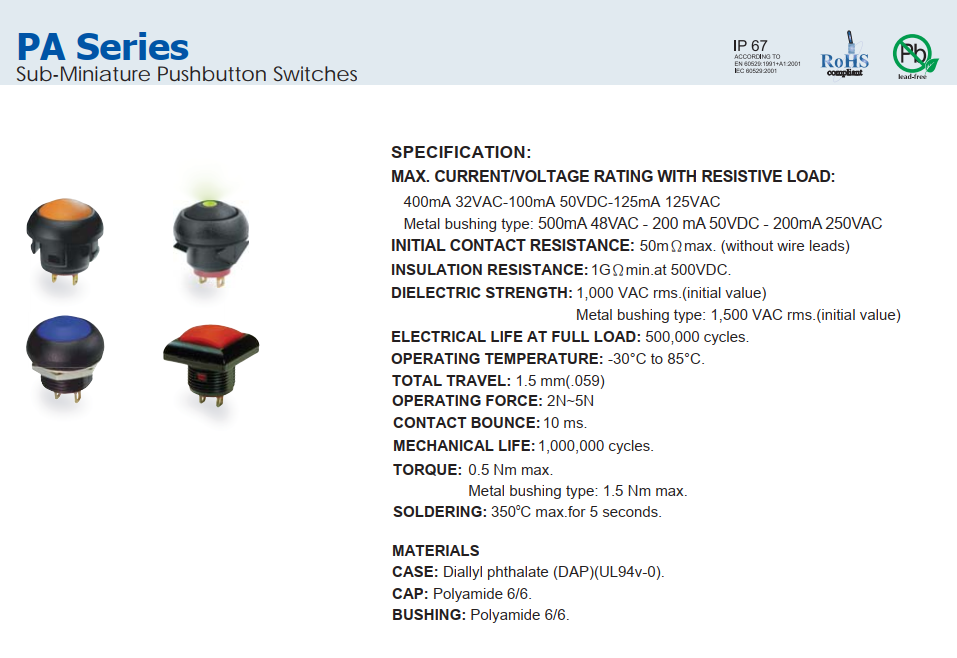

复位防水防尘按钮开关规格：
1：当前最大电流/电压等级与负载电阻:
(常开型)
(常闭型)
400mA 32V AC-100mA 50V DC-125mA 125V AC
500mA 48V AC-200mA 50V DC-200mA 250V AC.金属材料
2：初次接触电压:最大50毫欧
3：绝缘电阻:在500VDC最小1000兆欧.
4：绝缘强度: 1,000 VAC rms.
1,500 VAC rms.金属材料
5：电气寿命: 500,000次. 机械寿命:100,0000 次.

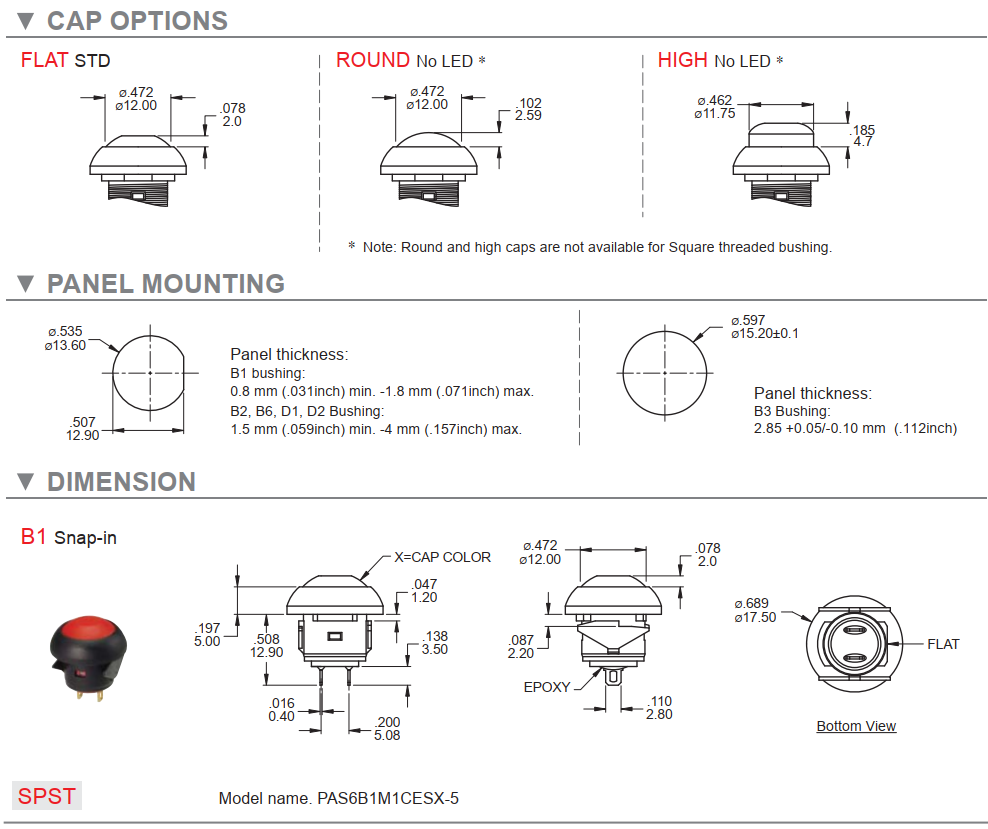

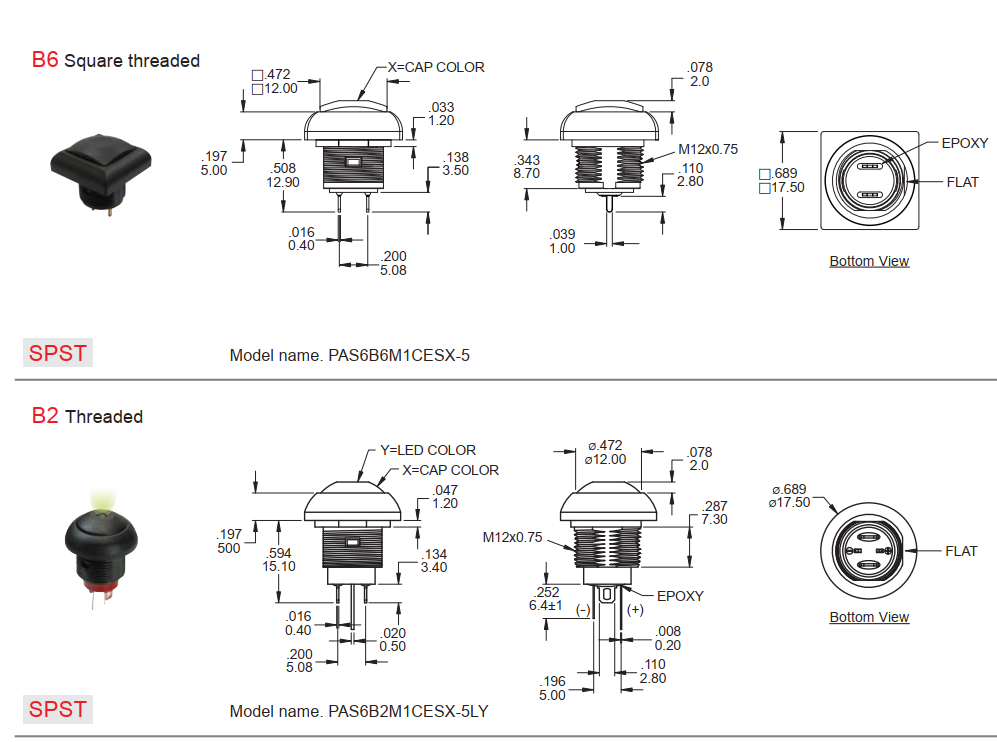

6：面板厚度:

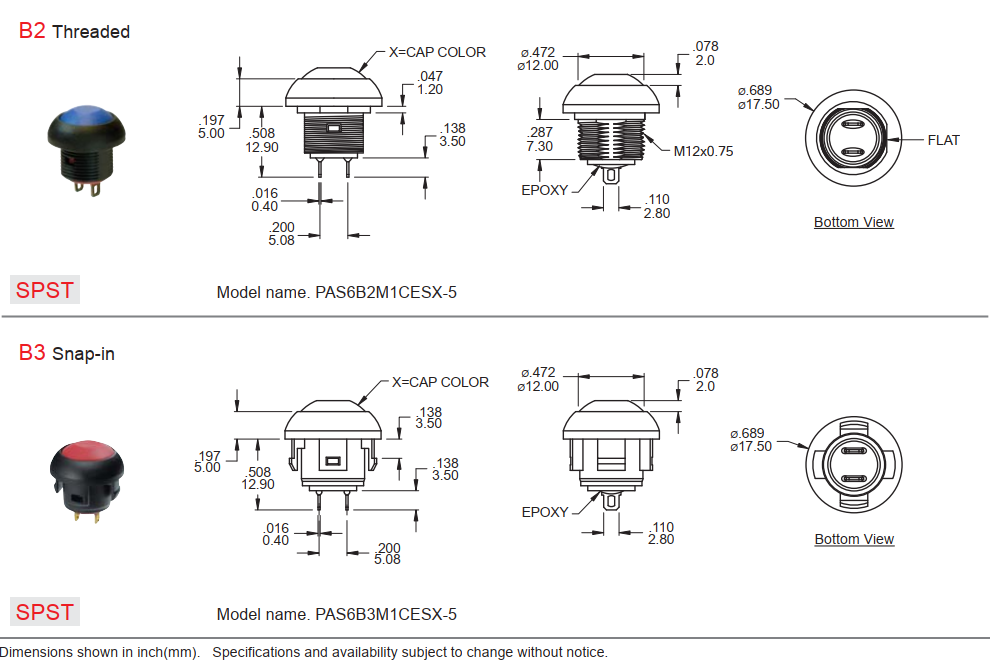

{B2螺纹安装}1.5 mm (.059) min. -4 mm (.157) max.
{B1三角卡入式安装}0.8mm (.031) min. -1.8 mm (.071) max.
{B3嵌入式安装}3.0±0.25mm(.118)
7：总行程: 1.5 mm(.059).
8：操作力: 2N~5N.
9：触点弹跳: 10 ms.
10：扭力: 0.5 Nm max. 适用于螺母.
1.5 Nm max. 金属材料
11：焊接: 最多5秒钟在最高350°C
12：工作温度范围:-30℃到85℃

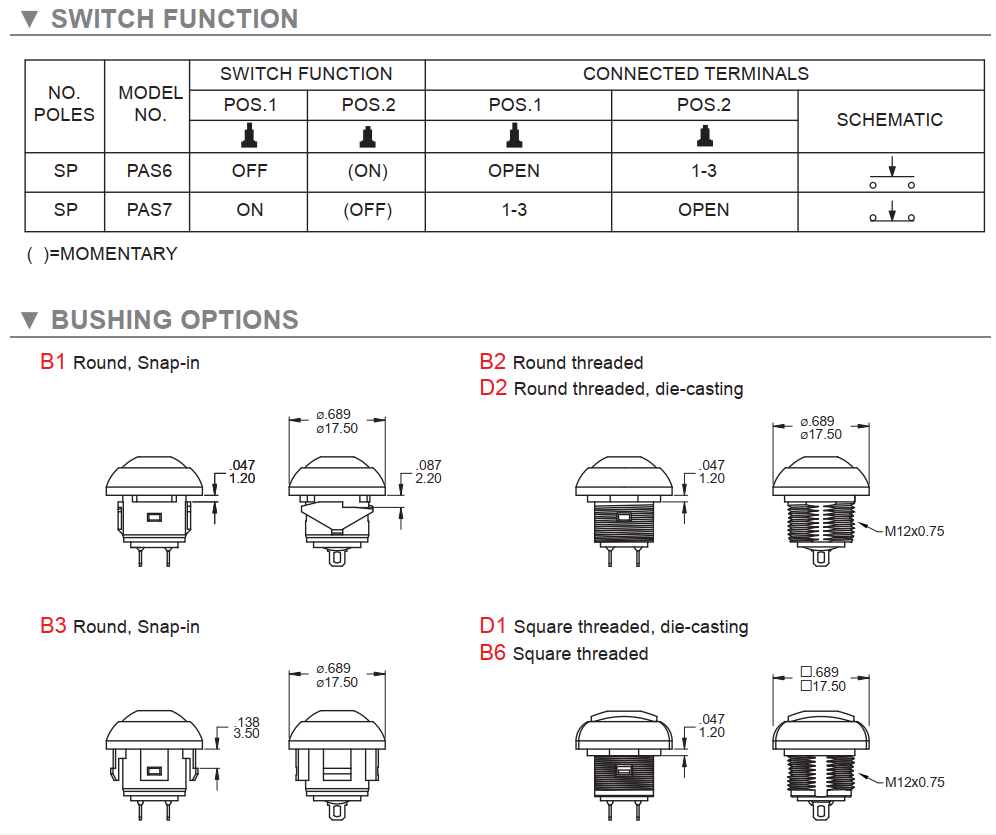

13：型号:
常开型 SP OFF-MOm
常闭型 DP On-MOm
14：手工焊接:用烙铁30瓦，控制在350℃，约5秒，同时应用焊料。
15：波峰焊:推荐焊接温度：260±5℃
锡浸泡时间：最多5秒。(PCB板的厚度为1.6mm)
焊接：波峰炉
16：(按钮颜色)
①白色②黑色③红色④橙色⑤黄色⑥绿色⑦蓝色⑧褐色⑨灰色,任选.
17：(LED灯颜色)
①白色③红色④橙色⑤黄色⑥绿色⑦蓝色,任选
部分产品焊接注意事项：
任何不正确的焊接操作都可能导致产品塑性变形、开关接触不良等。用户在使用引脚式按钮开关时,因焊接不当导致产品损坏的现象时有发生,故敬请各位用户在接线操作时务必注意以下几点：
*选择合适的电烙铁，加快焊接速度，建议使用20W电烙铁在3秒内完成焊接。
*助焊剂必须适量,焊接时尽量将开关引脚朝下。
*尽量采用插线端子连接,避免焊接连接。

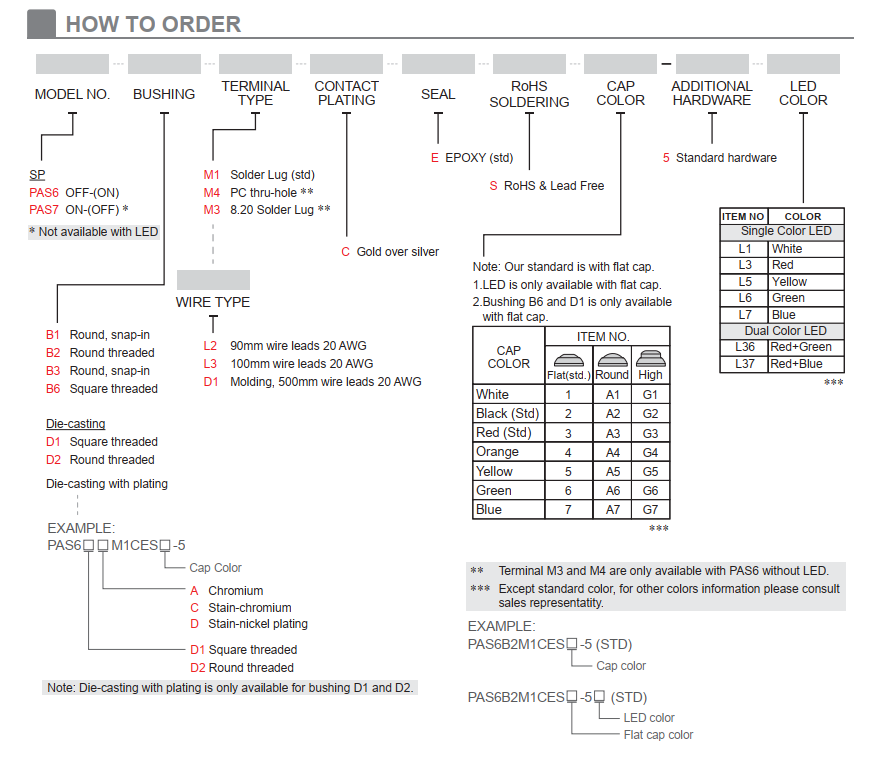

订货须知：
*订货时请对照"产品编码"与产品体说明内容填写具型号代号。
*所有产品均可订制按钮颜色，LED灯颜色！
*整个系列产品都可符合防尘防水等级IP67：可承受1米水深浸泡(30分钟)
IP 国家防护等级说明：
外壳防护说明：
防水配件安装方法：
