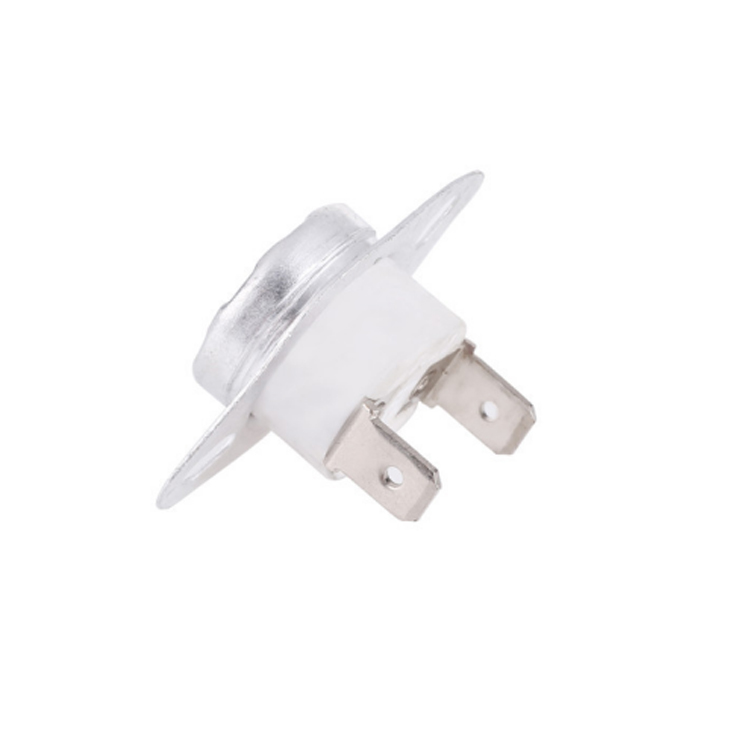

陶瓷温度开关
详细介绍
突跳式温控器结构及应用:
KSD301系列产品是一种用双金属片作为感温组件的温控器,电器正常工作时,双金属片处于自由状态，触点处于闭合状态，当温度达到客户使用温度时，双金属元件受热产生内应力而迅速动作,推动动触片，打开触点，切断电路，从而起到控制温度作用。当电器冷却到设定复位温度时，触点自动闭合，恢复正常工作状态。广泛用于家用饮水机及电热开水瓶,消毒柜,微波炉,电热咖啡壶,电饭锅,空调,多士炉,蒸汽枪,暖风机,过胶机等电热器具。
特点：
KSD301系列温控器是一种双金属片作为感温元件的开关,电器正常工作时,双金属片处于具有性能稳定,控温精度高,动作可靠干脆且体积小,量轻,不拉弧,可靠性高，寿命长,对无线电干扰少等特点。
注意事项：
1】采用接触感触温式安装时,应使金属盖面贴紧被控器具的安装面,为确保感温效果,应在感温表面涂上导热硅脂或其他性能类似的导热介质。
2】安装时不可把盖面顶部压塌，松动或使其变形，以免影响性能。
3】不能让液体渗入控温器内部或过大力使外壳出现裂纹，不得随意改变外接端子的形状,影响电气可靠性，有足够的绝缘保护措施，防止漏电，确保使用安全。
4】产品在不大于5A电流的电路中使用，应选择铜芯截面为0.5~1mm²导线连接;不大于10A电流的电路中使用，导线选择为铜芯截面为0.75~1.5mm²导线连接。
5】产品应在相对湿度小于90℅,环境温度40℃以下通风,洁净,干燥,无腐蚀性气体的仓库中存放。
技术参数:
1】电气参数：AC125V,15A最大max阻性负载 AC250V,10A,AC250V,16A最大max.
2】动作温度范围：0~320℃
3】通断温差范围：10~25℃或按消费者要求.
4】温度偏差：±5/±10℃或按消费者要求.
5】环境温度：普通型：T150℃;高温型：T320℃;
6】接线方式：插端子250#（弯0~90℃可选）；插端子187#(弯0~90℃可选，厚度0.5/0.8mm可选).
7】寿命：≥10,0000次
8】电气强度：1500VAC/0.5mA/1min的耐压测试，无闪烁，无击穿；
9】接触电阻：≤50mΩ初始值
10】绝缘电阻：≥100MΩ（DC500V常态）
11】接点形式：常闭型:温度上升,触点/电路断开,温度下降,触点/电路接通;
常开型:温度上升,触点/电路接通,温度下降,触点/电路断开；
12】外壳防护等级:IP00
13】接地方式:通过温控器金属外壳与器件接地金属零件相连。
14】安装方式:KSD301系列温控器安装普通活动环;安装小圆活动环;安装平板活动环,带安装孔普通大铝盖 带安装孔加长铝盖；
15】耐热性：安装表面温并不超出使用温度的120℅；
16】绝缘材料PII值：PII175；
17】结构方式：内置式；
18】绝缘壳体：电木、陶瓷、PPS；
相关产品：KSD301温控器,小家电温控器,悦势温控器,东莞温控器厂家
