防水翘板开关
详细介绍

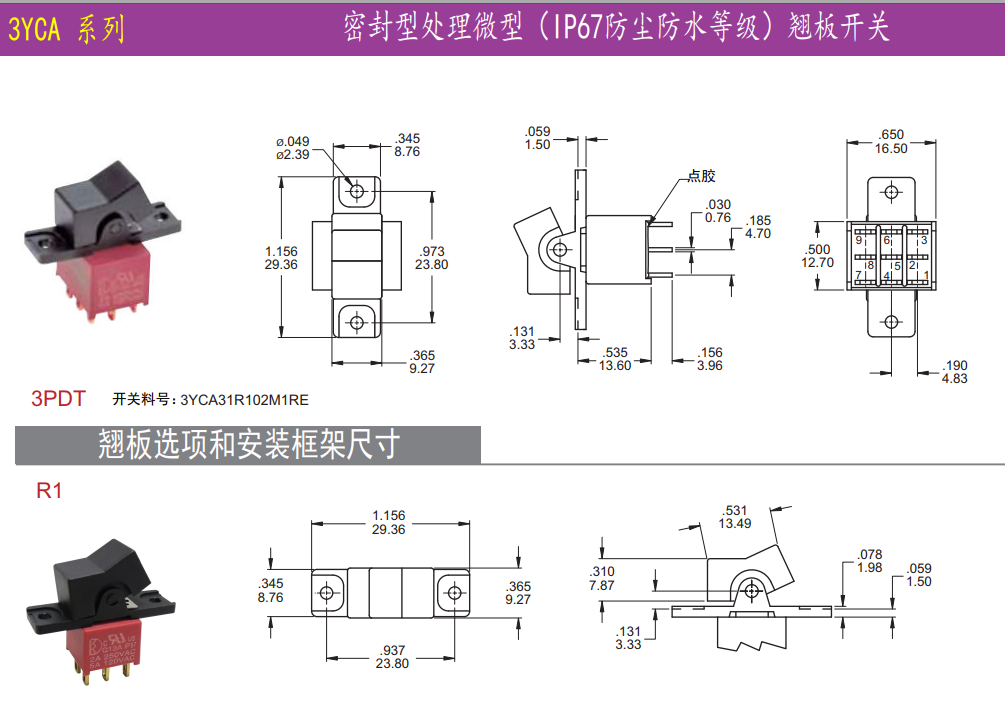

3YCA 系列

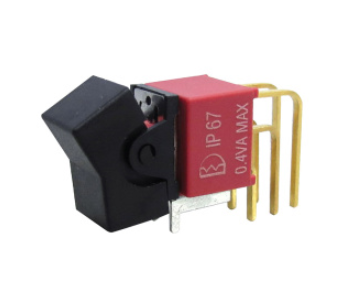

密封型处理微型（IP67防尘防水等级）翘板开关图片展示：

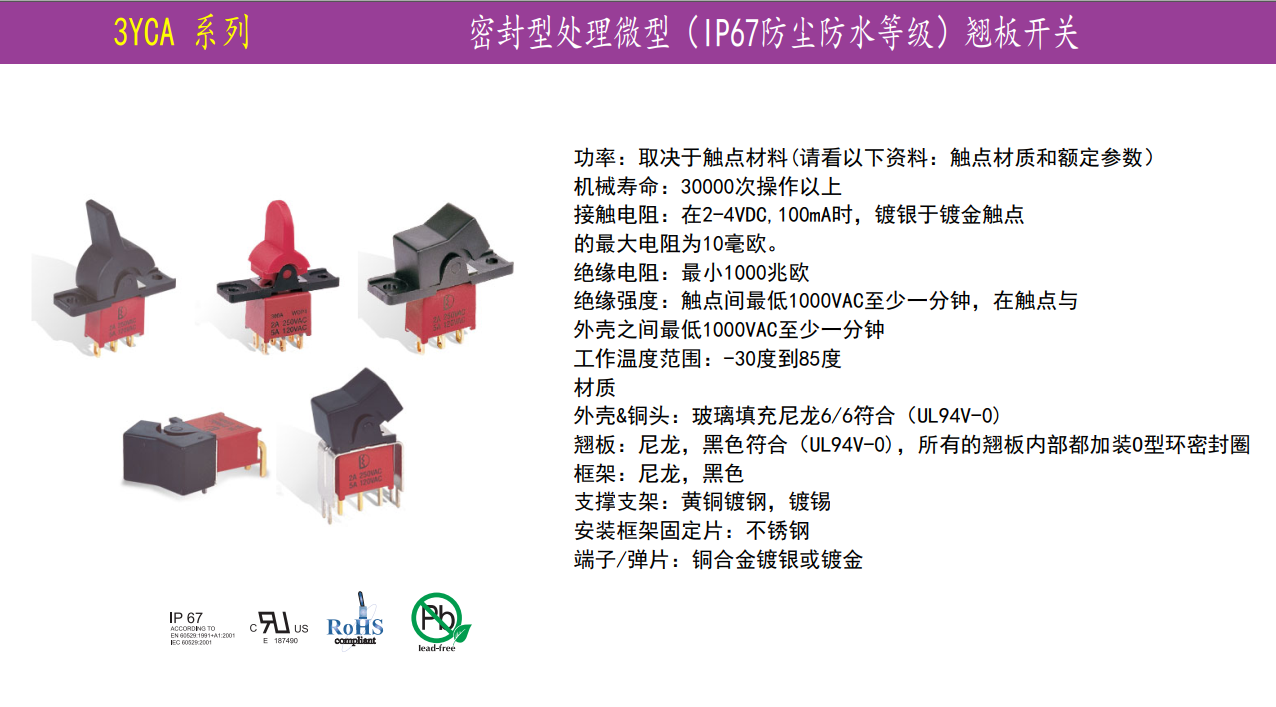

(IP67防尘防水等级)翘板开关中文规格：
特色:防水密封能預防因焊接或清理過程中的汙染物,防靜電性能,翹板,底座和銅頭都符合UL94V-0
應用範圍:電信,儀器.測試設備,電腦及其周边.
功率：取决于触点材料(5A @ 120VAC 和 28VDC 2A@ 250VAC/最大0.4 VA @ 最高20V AC/DC）
机械寿命：30000次操作以上
接触电阻：在2-4VDC,100mA时，镀银于镀金触点
的最大电阻为10毫欧。
绝缘电阻：最小1000兆欧
绝缘强度：触点间最低1000VAC至少一分钟，在触点与
外壳之间最低1000VAC至少一分钟
工作温度范围：-30度到85度
材质
外壳&铜头：玻璃填充尼龙6/6符合（UL94V-0)
翘板：尼龙，黑色符合（UL94V-0)，所有的翘板内部都加装O型环密封圈
框架：尼龙，黑色
支撑支架：黄铜镀钢，镀锡
安装框架固定片：不锈钢
端子/弹片：铜合金镀银或镀金
焊锡条件
手工焊：用烙铁30瓦，控制在350℃，约5秒，同时应用焊料.
波峰焊：推荐焊接温度：260±5℃
锡侵泡时间：最多5秒.(PCB板的厚度为1.6mm)
焊接：波峰焊
(IP67防尘防水等级)翘板开关英文规格：
SPECIFICATIONS
CONTACT RATING: Dependent upon contact material.
MECHANICAL LIFE: 30,000 make-and-break cycles.
CONTACT RESISTANCE: 10 mȟġmax. initial @ 2-4VDC
100mA for both silver and gold plated contacts.
INSULATION RESISTANCE: 1,000 Mȟġmin.
DIELECTRIC STRENGTH: 1,000 Vrms min.@sea level.
OPERATING TEMPERATURE: -30°C to 85°C.
MATERIALS
CASE & BUSHING : Glass filled nylon 6/6,flame retardant,
heat stabilized (UL94V-0).
ACTUATOR: Nylon,black std.Internal O-ring seal standard
with all actuactors.
FRAME: Spring steel,black std.
SWITCH SUPPORT: Brass or steel,tin plated.
ACTUATOR PIVOT & MOUNTING BRACKET: Nylon.
ACTUATOR PIVOT RETAINER: Stainless steel.
TERMINAL/CONTACT: Silver or gold plated copper alloy.
SOLDERING PROCESSES
MANUAL SOLDERING: Use soldering iron of 30 watts, controlled at 350°C
approximately 5 seconds while applying solder.
WAVE SOLDERING: Recommended Soldering Temperature: 260 ± 5°C
Duration of Solder Immersion: Max 5 sec. (PCB is 1.6mm in thickness
