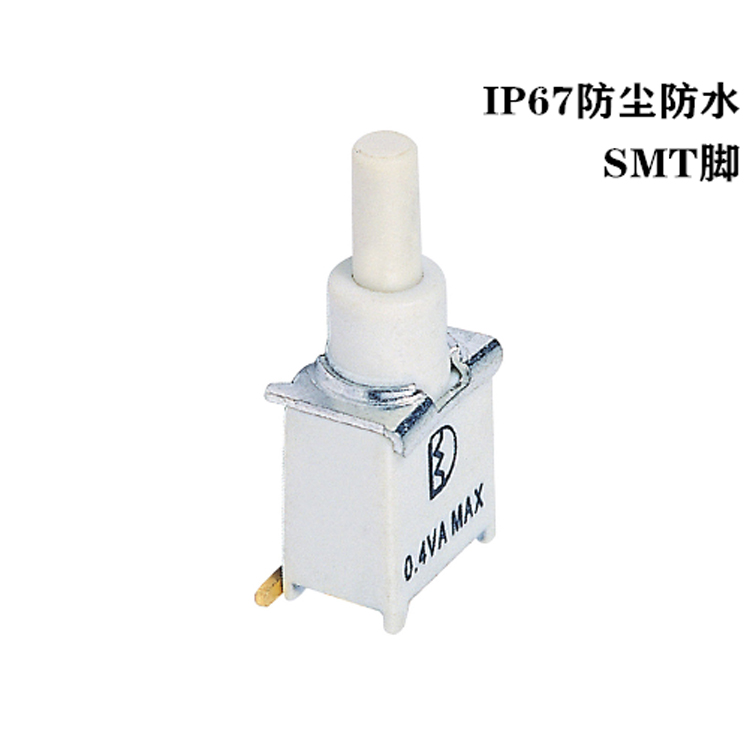

SMT超小型按键开关[可波峰焊或回流焊]
![SMT超小型按键开关[可波峰焊或回流焊]](http://www.yeswitch.com/data/images/product/20230703160744_174.jpg "SMT超小型按键开关[可波峰焊或回流焊]")
详细介绍
8YCB系列
(IP67防尘防水等级)超小型按钮开关(SMT)图片展示:
8YCB 系列超小型按钮开关中文规格：
特色:防水密封能對抗因焊接清理過程中的汙染物,快按把手可接受標準蓋子,可用膠帶和捲軸包裝
應用範圍:電腦及其週邊,電信及網通設備,儀器.測試和控制設備.
功率：取决于触点材料【3 A @ 120VAC 和 28VDC 1 A@ 250VAC/最大0.4 VA @ 最高20V AC/DC】
机械寿命：50000次操作以上
接触电阻：在2-4VDC，100mA时，镀银和镀金触点的最大电阻为20毫欧
绝缘电阻：最小1000兆欧
绝缘强度：触点间最低1000VAC至少一分钟，在触点与
外壳之间最低1000VAC至少一分钟
工作温度范围：-30度到85度
材质
外壳/铜头：玻璃填充尼龙4/6，符合（UL94V-0)
按钮棒：热缩性聚脂符合（UL94V-0)，所有的按钮棒内部都加装O型密封圈
支撑支架：铜镀镍
弹片/端子：铜合金镀金或镀银.
焊锡条件
手工焊：用烙铁30瓦，控制在350℃，约5秒，同时应用焊料.
波峰焊：推荐焊接温度：260±5℃
锡侵泡时间：最多5秒.(PCB板的厚度为1.6mm)
焊接：可使用于波峰炉与红外线回流焊接制程.
8YCB 系列超小型按钮开关英文规格：
SPECIFICATIONS
CONTACT RATING: Dependent upon contact material.
MECHANICAL LIFE: 50,000 make-and-break cycles.
CONTACT RESISTANCE: 20 mӨʳmax. initial @ 2-4VDC
100mA for both silver and gold plated contacts.
INSULATION RESISTANCE: 1,000 MӨʳmin.
DIELECTRIC STRENGTH: 1,000 Vrms min.@sea level.
OPERATING TEMPERATURE: -30°C to 85°C.
MATERIALS
CASE & BUSHING: Glass filled nylon 4/6,flame retardant,
heat srabilized (UL94v-0).
PLUNGER: Thermoplastic Polyester (UL 94V-0),
with intenal O-ring seal.
SWITCH SUPPORT: Brass,tin plated.
CONTACT / TERMINALS: Silver or gold plated copper alloy.
SOLDERING PROCESSES
MANUAL SOLDERING: Use soldering iron of 30 watts, controlled at 350°C
approximately 5 seconds while applying solder.
WAVE SOLDERING: Recommended Soldering Temperature: 260 ± 5°C
Duration of Solder Immersion: Max 5 sec. (PCB is 1.6mm in thickness)
SOLDERING: Vapor phase & IR-reflow soldering can be applied.
