微型滑动开关
详细介绍
6YCM系列

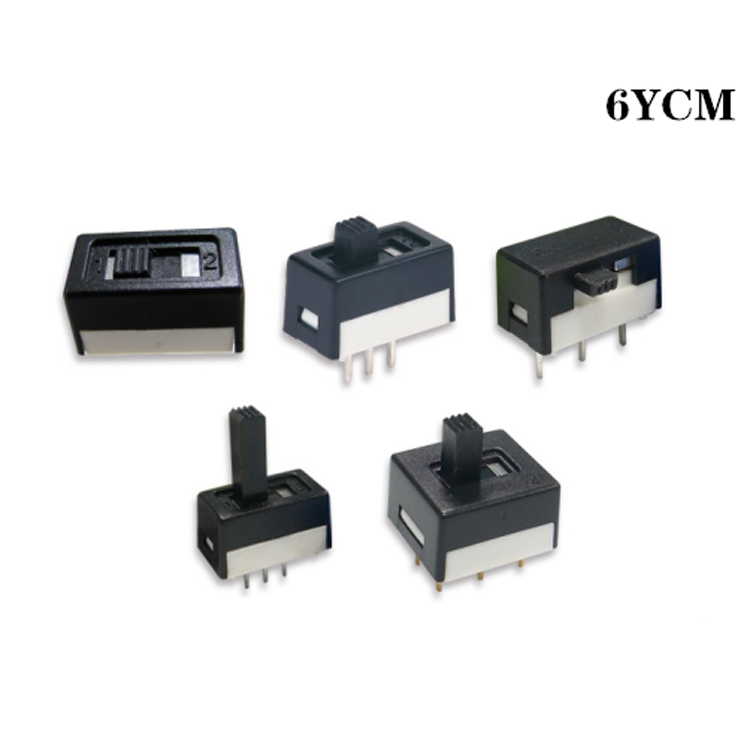

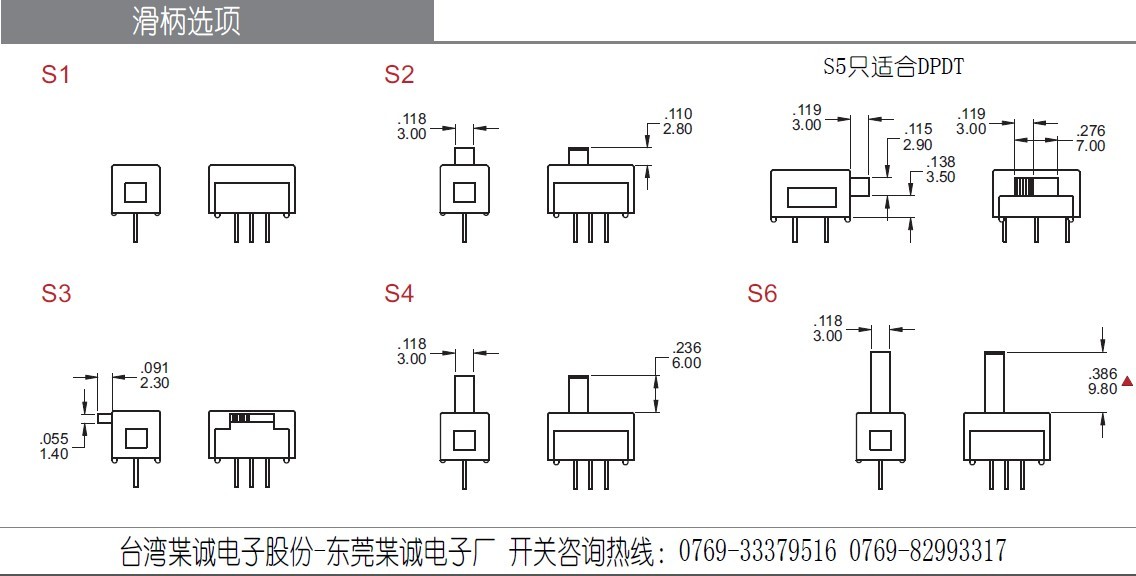

PC板微型滑动开关图片展示：

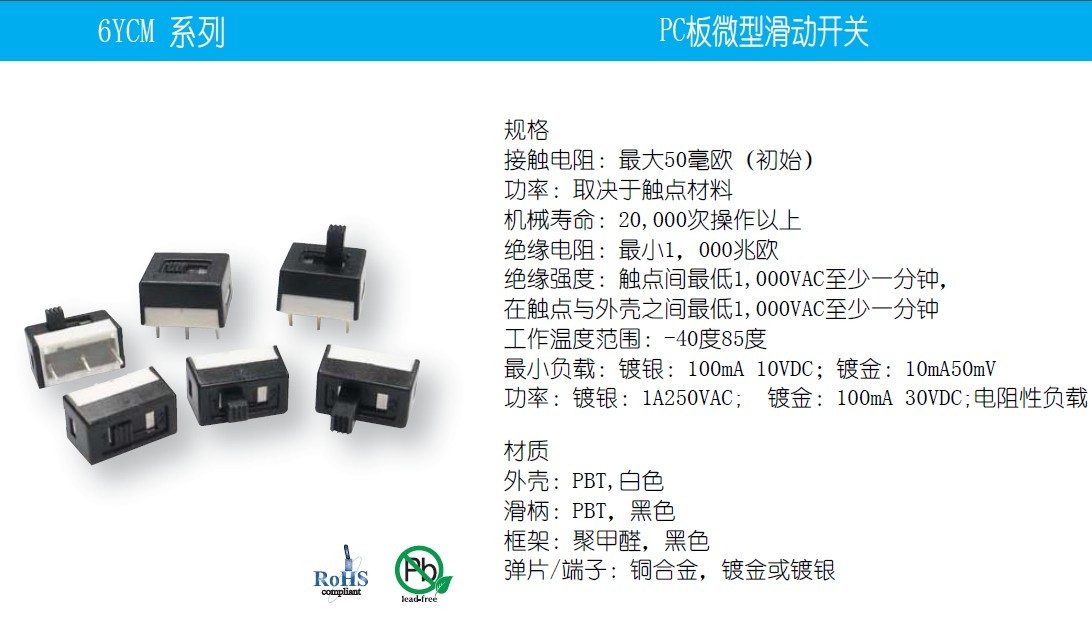

PC板微型滑动开关中文规格：
特色：確實的止動裝置,包覆的外殼,維持(保持)和暫時(瞬間)功能,置於PC和面板上,
应用范围：通讯设备,照明设备.
接触电阻：最大50毫欧（初始）

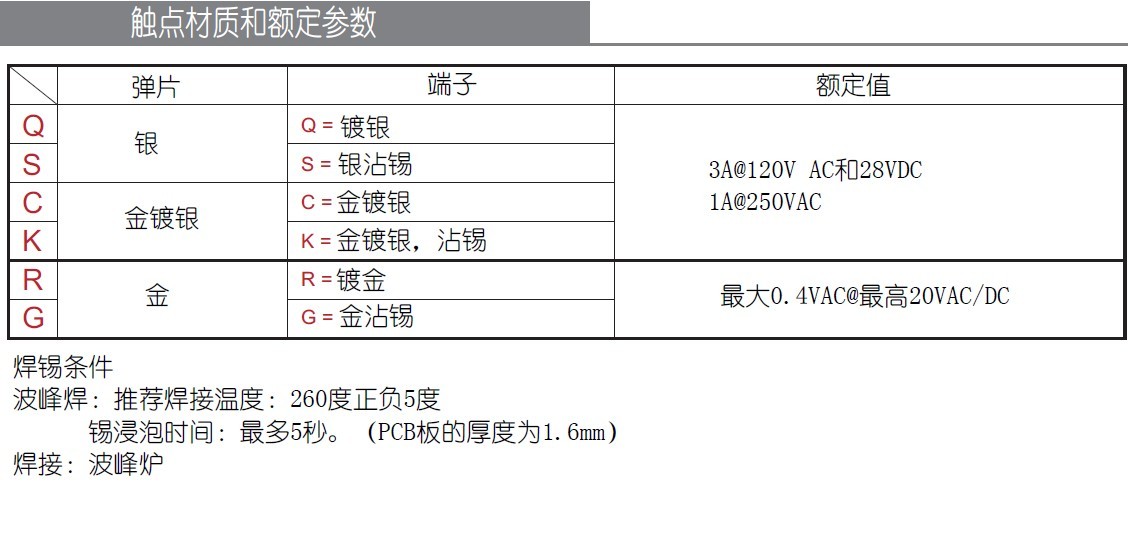

功率：取决于触点材料【3A@120V AC和28VDC 1A@250VAC/最大0.4VAC@最高20VAC/DC】
机械寿命：20,000次操作以上
绝缘电阻：最小1，000兆欧
绝缘强度：触点间最低1,000VAC至少一分钟，
在触点与外壳之间最低1,000VAC至少一分钟
工作温度范围：-40度85度
最小负载：镀银：100mA 10VDC；镀金：10mA50mV
功率：镀银：1A250VAC; 镀金：100mA 30VDC;电阻性负载
材质
外壳：PBT,白色
滑柄：PBT，黑色
框架：聚甲醛，黑色
弹片/端子：铜合金，镀金或镀银
焊锡条件
波峰焊：推荐焊接温度：260度正负5度
锡浸泡时间：最多5秒。（PCB板的厚度为1.6mm）
焊接：波峰炉
PC板微型滑动开关英文规格：
SPECIFICATIONS
CONTACT RESISTANCE: 50mΩmax. initial .
MECHANICAL LIFE: 20,000 cycles.
INSULATION RESISTANCE: 1,000 MΩ min.
DIELECTRIC STRENGTH: 1,000 Vrms min.@sea level.
OPERATING TEMPERATURE: -40°C to 80°C.
MATERIALS
CASE: PBT,white.
ACTUATOR: PBT,black .
HOUSING: POM,black .
CONTACT/TERMINALS: Copper alloy,with silver or gold plated .
SOLDERING PROCESSES
WAVE SOLDERING: Recommended Soldering Temperature: 260 ± 5°C
Duration of Solder Immersion: Max 5 sec. (PCB is 1.6mm in thickness)
PC板微型滑动开关图片展示：
PC板微型滑动开关中文规格：
特色：確實的止動裝置,包覆的外殼,維持(保持)和暫時(瞬間)功能,置於PC和面板上,
应用范围：通讯设备,照明设备.
接触电阻：最大50毫欧（初始）
功率：取决于触点材料【3A@120V AC和28VDC 1A@250VAC/最大0.4VAC@最高20VAC/DC】
机械寿命：20,000次操作以上
绝缘电阻：最小1，000兆欧
绝缘强度：触点间最低1,000VAC至少一分钟，
在触点与外壳之间最低1,000VAC至少一分钟
工作温度范围：-40度85度
最小负载：镀银：100mA 10VDC；镀金：10mA50mV
功率：镀银：1A250VAC; 镀金：100mA 30VDC;电阻性负载
材质
外壳：PBT,白色
滑柄：PBT，黑色
框架：聚甲醛，黑色
弹片/端子：铜合金，镀金或镀银
焊锡条件
波峰焊：推荐焊接温度：260度正负5度
锡浸泡时间：最多5秒。（PCB板的厚度为1.6mm）
焊接：波峰炉
PC板微型滑动开关英文规格：
SPECIFICATIONS
CONTACT RESISTANCE: 50mΩmax. initial .
MECHANICAL LIFE: 20,000 cycles.
INSULATION RESISTANCE: 1,000 MΩ min.
DIELECTRIC STRENGTH: 1,000 Vrms min.@sea level.
OPERATING TEMPERATURE: -40°C to 80°C.
MATERIALS
CASE: PBT,white.
ACTUATOR: PBT,black .
HOUSING: POM,black .
CONTACT/TERMINALS: Copper alloy,with silver or gold plated .
SOLDERING PROCESSES
WAVE SOLDERING: Recommended Soldering Temperature: 260 ± 5°C
Duration of Solder Immersion: Max 5 sec. (PCB is 1.6mm in thickness)
