小型滑动开关
详细介绍
5YCM系列

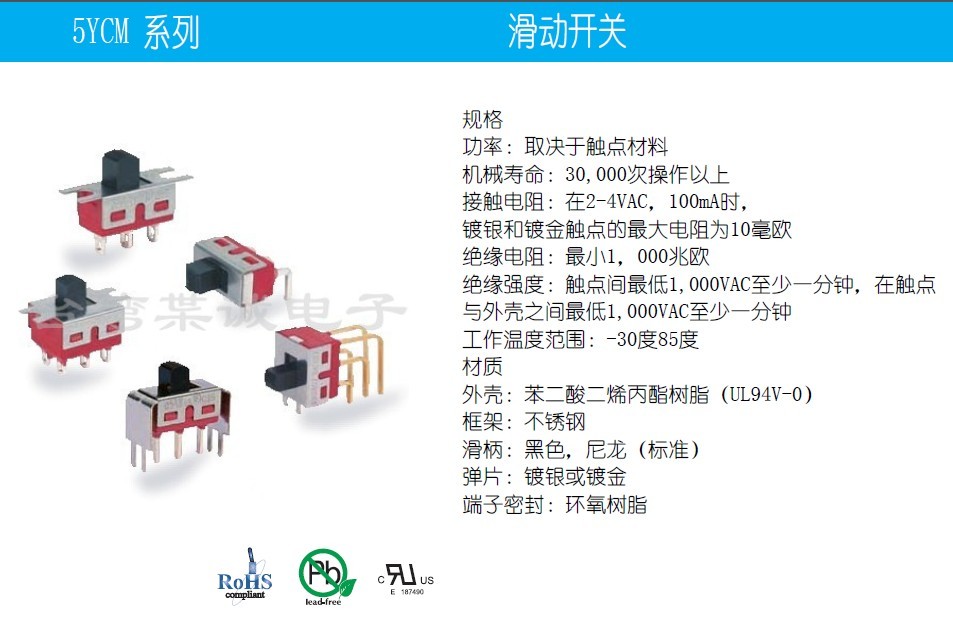

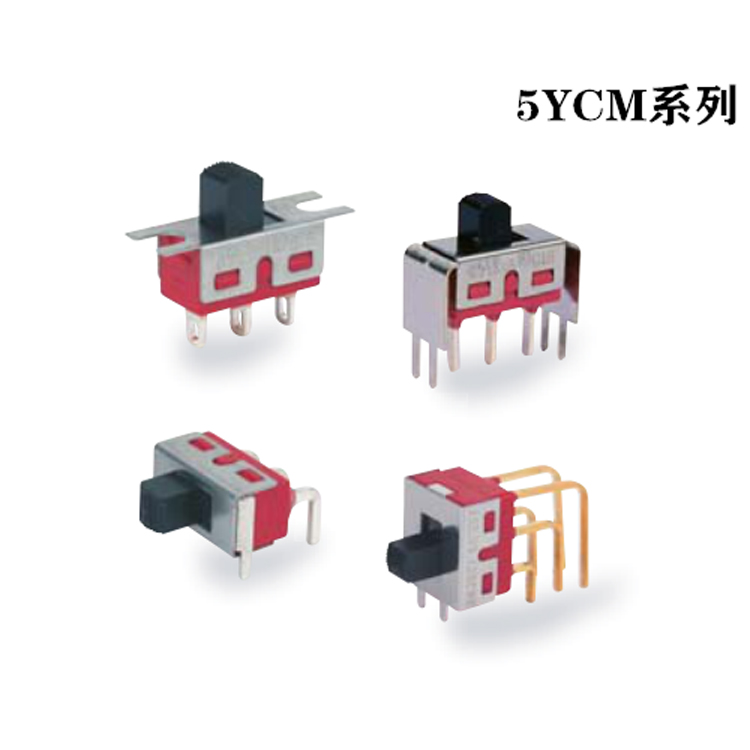

小型滑动开关图片展示：
5YCM系列小型滑动开关中文规格：
特色:滑板和端子多樣化,可凸置面板上,端子点胶防水–底部可共合-可洗净.
应用范围:仪器,测试设备.

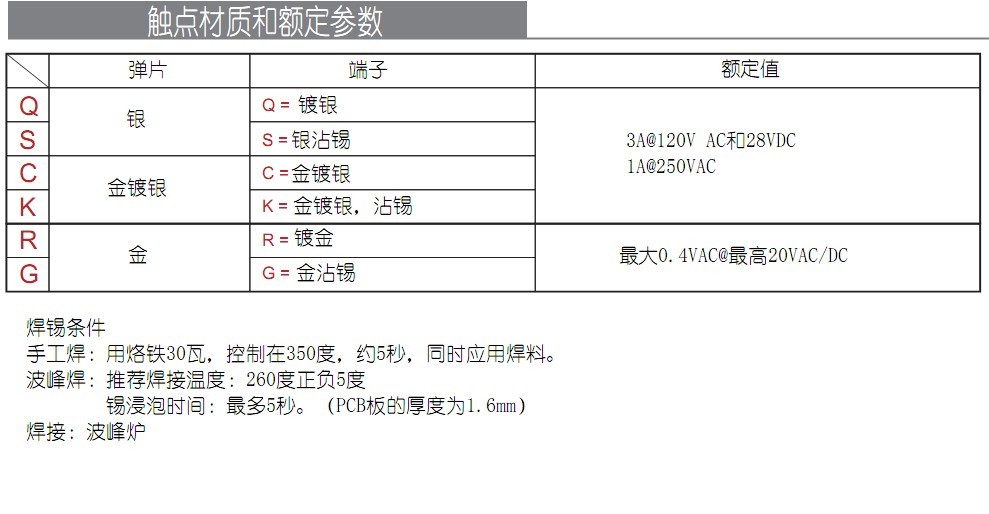

功率：取决于触点材料【3A@120V AC和28VDC 1A@250VAC/最大0.4VAC@最高20VAC/DC】
机械寿命：30,000次操作以上
接触电阻：在2-4VAC，100mA时，
镀银和镀金触点的最大电阻为10毫欧
绝缘电阻：最小1，000兆欧
绝缘强度：触点间最低1,000VAC至少一分钟，在触点
与外壳之间最低1,000VAC至少一分钟
工作温度范围：-30度85度
材质
外壳：苯二酸二烯丙酯树脂（UL94V-0）
框架：不锈钢
滑柄：黑色，尼龙（标准）
弹片：镀银或镀金
端子密封：环氧树脂
焊锡条件
手工焊：用烙铁30瓦，控制在350度，约5秒，同时应用焊料。
波峰焊：推荐焊接温度：260度正负5度
锡浸泡时间：最多5秒。（PCB板的厚度为1.6mm）
焊接：波峰炉
5YCM系列小型滑动开关英文规格：
SPECIFICATIONS
CONTACT RATING: Dependent upon contact material.
MECHANICAL LIFE: 30,000 make-and-break cycles.
CONTACT RESISTANCE: 10 mӨʳmax. initial @ 2-4VDC
100mA for both silver and gold plated contacts.
INSULATION RESISTANCE: 1,000 MӨʳmin.
DIELECTRIC STRENGTH: 1,000 Vrms min.@sea level.
OPERATING TEMPERATURE: -30°C to 85°C.
MATERIALS
CASE: Diallyl phthalate (DAP) (UL94v-0).
HOUSING: Stainless Steel.
ACTUATOR: Nylon,black std.
CONTACT: Brass, with silver or gold plated.
TERMINAL SEAL: Epoxy
SOLDERING PROCESSES
MANUAL SOLDERING : Use soldering iron of 30 watts, controlled at 350°C
approximately 5 seconds while applying solder.
WAVE SOLDERING : Recommended Soldering Temperature : 260 ± 5°C
Duration of Solder Immersion : Max 5sec. (PCB is 1.6mm in thickness)
