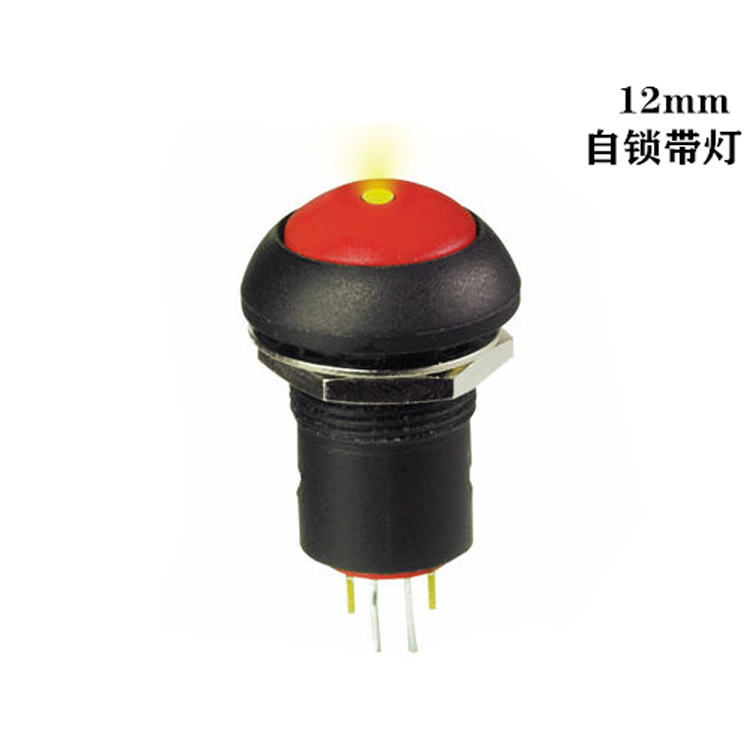

自锁带灯防水开关
所属分类：12mm防水按钮开关
- 点击次数：
- 发布日期：2023/07/03
- 在线询价

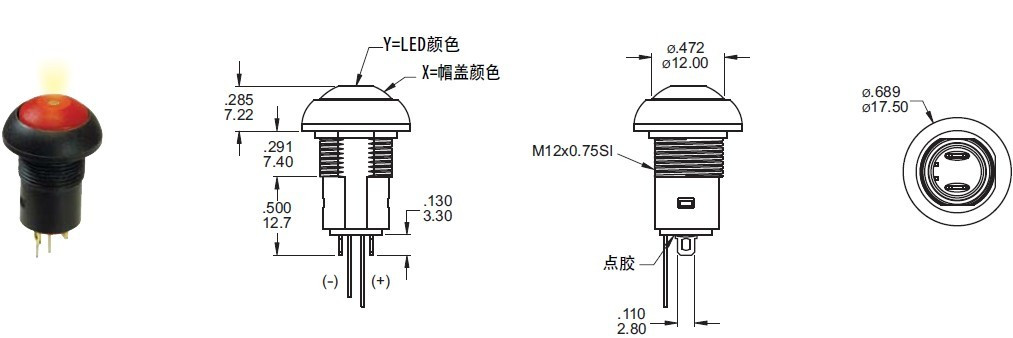

自锁带灯防水开关对应尺寸图：
自锁防尘按钮开关配件尺寸图：
特色:按压接触式结构,无机械磨损问题,整体密封防水结构.
防雷击开关,抗恶劣坏境,外壳可用塑胶和铝。
应用范围：灯饰,电脑周边,通讯,医疗设备,工控,船用.
1：枼诚螺纹自锁防水按钮开关,电气寿命50万次,机械寿命100万次,经久耐用！
2：枼诚防水开关,具有防水防尘IP67等级,属于军工等级,不仅是防尘防水的等级,并且防爆！
3：枼诚防水开关,采用进口料,品质可靠保障,不仅具有快速交货的交期,并且服务到位！
4：枼诚防水开关多种多样,根据客户之喜好进行设计,已有不少好案例,做到客户放心,客户满意,是我们经营的理念！
自锁防水按钮开关是旧标准用术语，新标准（GB2900·18）中简称为按钮。
按钮有动合(常开)和动断(常闭)之分.微型按钮用导电橡胶或金属片等作导体,可作为状态选择开关,用于小型半导体收音机/遥控器/验钞器等产品中。
自锁带灯防水开关中文规格介绍：
1：当前最大电流/电压等级与负载电阻:
100mA 24V DC-平均寿命200000次
2A 125V AC-平均寿命10000次
2：初次接触电压:最大50毫欧
3：绝缘电阻:在500VDC最小1000兆欧.
4：绝缘强度: 1,000 VAC rms.
1500 VAC rms.金属材料
5：电气寿命: 200000次.
机械寿命:100,0000 次.
6：面板厚度:
{螺纹安装}1.5 mm (.059) min. - 4 mm (.157) max.
7：总行程: 2.5 mm(.098).
8：操作力: 2N~5N.
9：触点弹跳: 10 ms.
10：扭力: 0.5 Nm max. 适用于螺母.
1.5 Nm max. 金属材料
11：焊接: 最多5秒钟在最高350°C
12：工作温度范围:-30℃到85℃
13：型号:SP OFF-ON
14：手工焊接:用烙铁30瓦，控制在350℃，约5秒，同时应用焊料。
15：波峰焊:推荐焊接温度：260±5℃
锡浸泡时间：最多5秒。（PCB板的厚度为1.6mm）
焊接：波峰炉
16：(按钮颜色)
①白色②黑色③红色④橙色⑤黄色⑥绿色⑦蓝色⑧褐色⑨灰色,任选.
17：(LED灯颜色)
①白色③红色④橙色⑤黄色⑥绿色⑦蓝色,任选
IP67带灯自锁按钮开关英文规格：
SPECIFICATIONS
1】Max. current/voltage rating with resistive load:
*100mA 24VDC-life expectancy 200,000 cycles.
*2A125VAC- life expectancy 10,000 cycles.
2】INITIAL CONTACT RESISTANCE: 50 mΩ max.
3】INSULATION RESISTANCE:1 GΩ min. at 500VDC.
4】DIELETRIC STRENGTH:1,000 VAC rms.
5】ELECTRICAL LIFE AT FULL LOAD:200,000 cycles.
6】OPERATING TEMPERATURE:-30℃to 85℃
7】PANEL THICKNESS:1.5 mm(.059) min.-5.5mm（.217）max.
8】TOTAL TRAVEL:2.5 mm(.098).
9】OPERATING FORCE:2N~5N.
10】CONTACT BOUNCE:10 ms.
11】TORQUE:0.5 Nm max.for metal material
12】SOLDERING:350°Cmax. for 5 seconds.
13】MODEL NO.:SP OFF-On-OPEN-1-3
14】CAP COLOP:①White②Black③Red④Orange⑤Yellow⑥Green⑦Blue任选.
15】LED COLOR:①White③Red⑤Yellow⑥Green⑦Blue任选.
16】MANUAL SOLDERING:Use soldering iron of 30 watts，controlled at 350℃
Approximately 5 seconds while applying solder.
17】WAVE SOLDERING:Recommended Soldering Temperature：260±5℃
Duration of Solder lmmersion：Max 5 sec.（PCB is 1.6mm in thickness）
SOLDERING:Vapor phase.
MATERIALS：
CASE：Glass fillde Nylon 6/6(UL-94v0)
CAP:Polyamide 6/6.
BUSHING:Polyamide 6/6.
TERMINAL/CONTACTS:Gold over silver plated.
ROHS:2002/95/EC
任何不正确的焊接操作都可能导致产品塑性变形、开关接触不良等。用户在使用引脚式按钮开关时,因焊接不当导致产品损坏的现象时有发生,故敬请各位用户在接线操作时务必注意以下几点：
*选择合适的电烙铁，加快焊接速度，建议使用20W电烙铁在3秒内完成焊接。
*助焊剂必须适量,焊接时尽量将开关引脚朝下。
*尽量采用插线端子连接,避免焊接连接。
订货须知：
*订货时请对照"产品编码"与产品体说明内容填写具型号代号。
*所有产品均可订制按钮颜色，LED灯颜色！
*整个系列产品都可符合防尘防水等级IP67：可承受1米水深浸泡(30分钟)

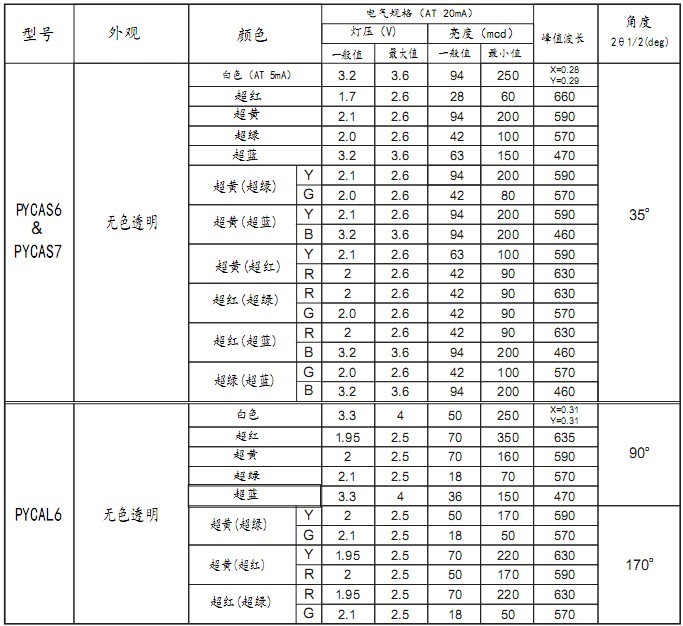

带LED灯 光电数据：

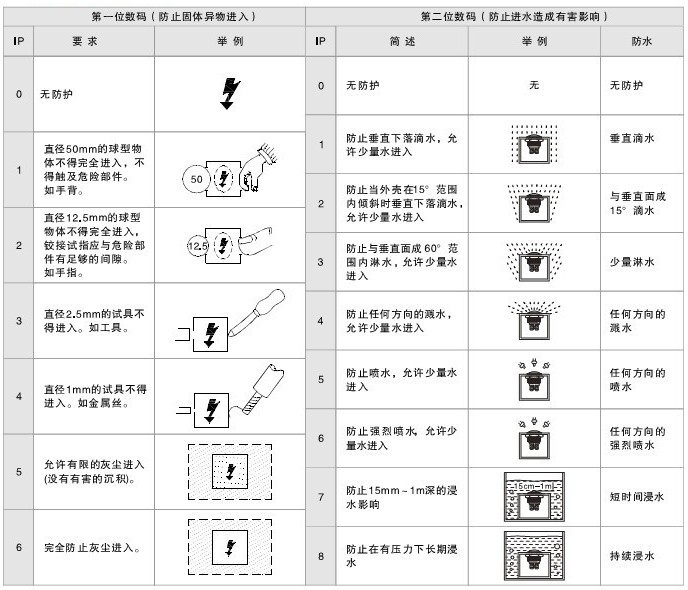

IP 国家防护等级说明：

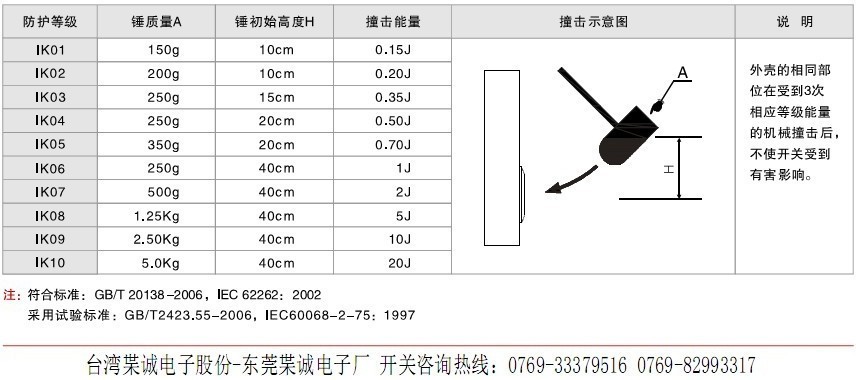

外壳防护等级说明：

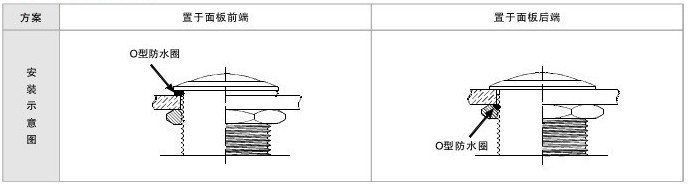

防水配件安装方式：
