旋钮开关的电路控制示意图
发布日期：2013-09-09 09:09 来源：http://www.yeswitch.com 点击：
下面为按钮开关产品的一些常用接线图，此次的主角为旋钮开关。当然这里的接线图仅仅为最简单情况的电路控制示意图，所涉及到的电压电器产品主要有熔断器，接触器，断路器。
顺便也说下一些关于旋钮开关的常见应用，我们所熟知的有：空气净化器，收音机，好品质玩具，医疗器材，音频调节设备等。

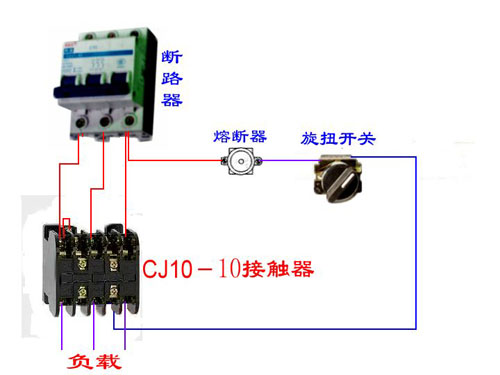

接线图如下：电路图相对来说比较简单，但也是很多复杂的电路接线的基础。图片为实物接线，简洁易懂。其中的断路器，熔断器，接触器均可通用，并非仅限于图片型号。
需要补充说明的是，上图为380V线圈接线图，对于220V的，只需要增加一条零线加以控制即可。同时上图所用到的旋钮开关可以是使用较为广泛的Y090-11X/2旋钮。
