教你把普通按钮开关改为延时开关
发布日期：2013-09-29 00:00 来源：http://www.yeswitch.com 点击：

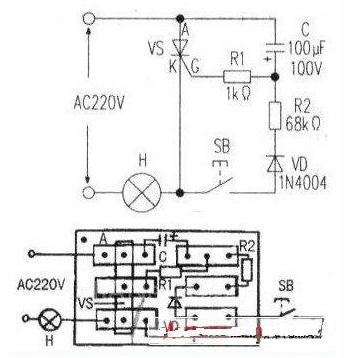

按钮开关是一种结构简单，应用十分广泛的主令电器。在电气自动控制电路中，用于手动发出控制信号以控制接触器、继电器、电磁起动器等,在普通按钮开关的底盒内部增添一简单的电路(见图)，下图是印制板接线圈:
平时按钮SB断开，灯泡H熄灭。按一下SB.市电便经SB、二极管VD、电阻R2向电容C快速充电.SB松开后.C经电阻Rl放电使可控硅vs导通，H点亮。延时1分钟左右，H熄灭。欲改变延时时间，可适当增加或减小C的容量vs可选用单向可控硅(1A/400V)
